Gudang Struktur Baja L60m*W15m*H6m Dengan Mezzanine Untuk Chili





Ukuran: Lebar 15m x Panjang 40m x Tinggi 6m

Persyaratan Seismik: Ketahanan gempa kelas 8

Beban Angin: 120 km/jam

Beban Salju: Tidak ada yang disebutkan

Bahan Atap & Dinding: Panel tunggal baja warna tebal 0,5 mm

Loteng tengah: Letaknya di salah satu ujung, tinggi 3m, panjang 15m x lebar 5m

Daerah yang dapat beradaptasi:Chili, Peru, AU, Indonesia, Papua Nugini...





Bingkai Utama: Kolom dan balok baja Q345B direkomendasikan karena rasio kekuatan-terhadap-beratnya yang tinggi dan cocok untuk gudang ukuran ini.

Anggota Sekunder: Gunakan baja Q235B untuk purlin, girt, dan bracing untuk memastikan dukungan yang memadai sekaligus menyeimbangkan efektivitas-biaya.

Yayasan: Pondasi beton bertulang yang dirancang untuk menahan kondisi seismik lokal dan beban angin.

Struktur Mezanin: Dibangun menggunakan baja Q345B untuk menopang dimensi dan persyaratan beban yang ditentukan.





Estimasinya akan bergantung pada desain dan jarak yang tepat dari rangka, komponen struktur sekunder, dan mezanin. Sebagai perkiraan kasar:

Bingkai Utama: Sekitar 30-40kg/m²

Anggota Sekunder: Sekitar 10-15kg/m²

Panel Atap & Dinding: Pertimbangkan berat panel baja berwarna 0,5 mm ditambah insulasi atau lapisan tambahan.

Perkiraan Berat Baja Total: Untuk bangunan induk (tidak termasuk mezzanine), sekitar 18.000-24.000 kg untuk struktur primer dan 6.000-9.000 kg untuk member sekunder. Lantai mezanin akan menambah 5.000-7.000 kg lagi.





Parameter Desain: Zona Seismik 8, Kecepatan Angin=120 km/jam (~33,3 m/s), Tanpa Beban Salju
Pelapis Atap & Dinding: 0,5 mm Warna-Panel Kulit Tunggal Baja Dilapisi
Loteng tengah: 15m (L) × 5m (W) × 3m (H), terletak di salah satu ujung atap pelana

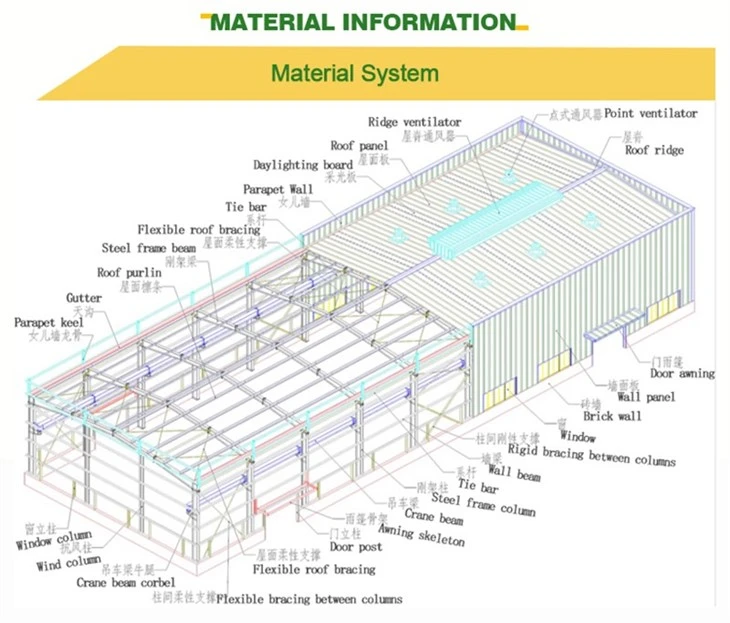

1. Rangka Struktural Utama

Barang	Keterangan	Kuantitas	Satuan Berat (kg/m)	Berat Total (kg)
C1	Kolom Utama (Bagian Kanan atau H-yang disesuaikan, Q345B) – tinggi 6m	14 buah (7 ruang @ ~6,67m oc)	~65kg/m	14 × 6 × 65 = 5,460
B1	Balok Kasau (balok I-atau balok paha meruncing, Q345B) – bentang 15m	14 buah	~40kg/m	14 × 15 × 40 = 8,400
B2	Ridge Beam / Eave Tie (jika diperlukan untuk stabilitas)	2 × 40m	~28kg/m	80 × 28 = 2,240
Br	Penguat Atap (X-penguat, sudut L50×5 atau batang bundar)	~200m totalnya	~4kg/m	800
Bank Dunia	Penyangga Dinding (vertikal & horizontal, mirip atap)	~150 m	~4kg/m	600

Catatan: Jarak teluk diasumsikan pada6.67 m(40m 6 bay → 7 bingkai). Praktik standar menggunakan rangka portal kaku dengan alas yang dipasangi pin atau alas tetap, bergantung pada permintaan seismik. Untuk Zona Seismik 8,-koneksi penahan momen direkomendasikan.



2. Pembingkaian Sekunder (Purlins & Girts)

Barang	Keterangan	Jarak	Panjang per Lari	Jumlah Lari	Panjang Total (m)	Bagian	Satuan Berat (kg/m)	Berat Total (kg)
P1	Purlin Atap (bagian C/Z-, Q235B)	1.5 m o.c.	40 m	11 lari (15m berarti 1.5 + 1)	440	C200×75×20×2.5	~5.5	2,420
G1	Girt Dinding (Bagian C-, Q235B)	1.2 m o.c.	40 m (panjang tembok)	5 lari per sisi × 2 sisi	400	C180×60×20×2.0	~4.2	1,680
G2	Gable End Girts (dinding 15m)	1.2 m o.c.	15 m	5 run × 2 berakhir	150	C180×60×20×2.0	~4.2	630



3. Struktur Mezzanine (15m×5m)

Barang	Keterangan	Kuantitas	Berat Satuan	Berat Total (kg)
MC1	Kolom Mezzanine (SHS 150×150×5, Q345B) – tinggi 3m	8 buah	~25kg/m	8 × 3 × 25 = 600
MB1	Balok Primer (IPE200 atau HEA160, Q345B) – bentang 5m	10 buah	~25kg/m	10 × 5 × 25 = 1250
MB2	Balok Sekunder (C150, Q235B) – bentang 15m @ 2,5m oc	7 buah	~3,8kg/m	7 × 15 × 3.8 = 399
Dek	Pelat Pemeriksa 1,0 mm atau Dek Baja Bergelombang 0,8 mm (non-komposit)	75 m²	~8kg/m²	600
Yg menguatkan	Penyangga diagonal mezanin (L40×4)	~50 m	~2,4kg/m	120

Catatan: Lantai mezzanine diasumsikan mendukung penyimpanan cahaya (beban hidup ~2–3 kN/m²). Tidak ada topping beton. tangga baja akan menjadi 830kgs/unit



4. Sistem Kelongsong

Barang	Keterangan	Luas (m²)	Berat (kg/m²)	Berat Total (kg)
Panel Atap	Kulit Tunggal Baja Warna 0,5 mm (profil trapesium, misalnya YX28-205-820)	15 × 40 = 600	~4.5	2,700
Panel Dinding	Kulit Tunggal Baja Warna 0,5 mm (profil sama)	2×(40×6) + 2×(15×6) – potongan mezzanine ≈660	~4.5	2,970
Pengencang & Aksesori	Sekrup, ring, flashing, sealant	-	-	~500

Catatan: Luas dinding mezzanine dikurangi (~15×3=45 m²). Cakupan panel sebenarnya mungkin berbeda karena tumpang tindih.



5. Bahan Sambungan

Barang	Keterangan	Perkiraan Berat (kg)
Baut (M20/M24, Kelas 8.8)	Untuk rangka utama & mezzanine	400
Bahan Habis Pengelasan	Elektroda, kawat	150
Baut Jangkar (M24, L=800mm)	2 per kolom × 14=28 buah	120



6. Ringkasan Total Penggunaan Baja

Kategori	Berat (kg)
Bingkai Utama	17,500
Pembingkaian Sekunder	4,730
Struktur Mezanin	3,799
Pelapis (termasuk aksesori)	6,170
Koneksi & Lain-Lain.	670
PERKIRAAN TOTAL BERAT BAJA	≈ 32,869kg

Kira-kira. Intensitas Baja:

Gedung Utama (lantai 600 m²):~55kg/m²

Termasuk Mezzanine (efektif 675 m²):~48,7kg/m²

Catatan & Asumsi

Desain Seismik: Zona Seismik 8 (China GB 50011) menunjukkan koefisien seismik yang tinggi (~0,2g–0,3g). Diasumsikan-rangka portal penahan momen dengan detail ulet.

Beban Angin: 120 km/jam ≈ 0,75 kN/m² tekanan dasar (sesuai ASCE 7 atau kode lokal). Anggota kelongsong dan anggota sekunder dirancang sesuai dengan itu.

Tidak ada Crane atau Alat Berat: Beban hidup diasumsikan 0,3 kN/m² (atap) dan 0,5 kN/m² (dinding).

Dasar: Tidak termasuk dalam lepas landas baja (tidak termasuk tulangan beton/baja).

Perlindungan Korosi: Semua baja struktural diasumsikan digalvanis atau dicat hot-dip (tidak diukur).

Daftar material ini memberikan perkiraan awal yang realistis untuk pengadaan dan biaya. Untuk konstruksi, gambar detail, desain sambungan, dan verifikasi kepatuhan kode oleh insinyur berlisensi sangat penting.





Garis besar ini memberikan kerangka dasar untuk merancang gudang prefab yang diusulkan. Analisis teknik terperinci termasuk perhitungan beban, spesifikasi material, dan gambar konstruksi harus dilakukan oleh profesional yang berkualifikasi.

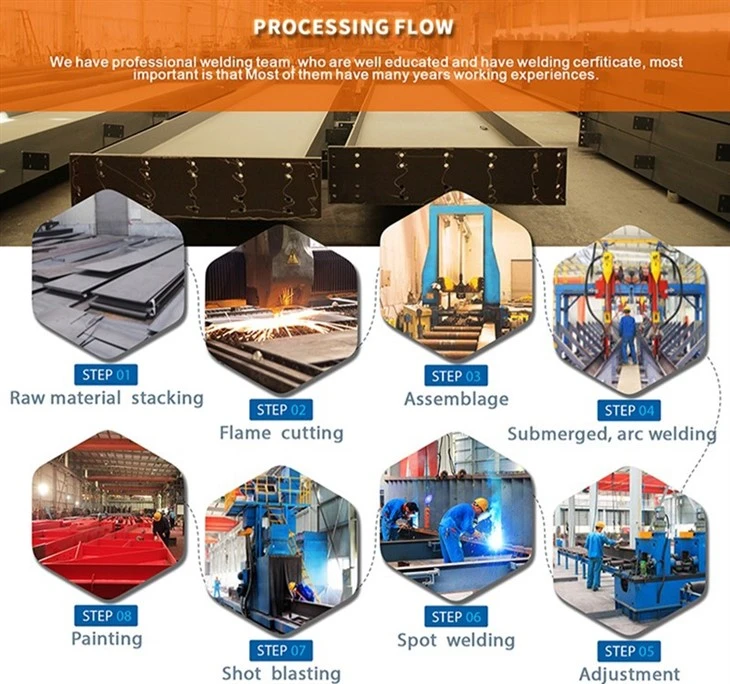

CBC memiliki tim insinyur profesional untuk desain arsitektur, desain dan perhitungan struktur, gambar toko, TEKLA 3D, petunjuk pemasangan...silakan hubungi kami dengan persyaratan terperinci Anda, sehingga kami dapat mengetahui cara membantu Anda dengan proyek gudang struktur baja Anda.
